隔热条

一：产品简介
      聚酰胺型材：以聚酰胺66和玻璃纤维为主要原料，用在铝合金隔热型材中起结构连接作用并减少传热效果的热挤压型材。
      材质代号：聚酰胺66--PA66 PA66(聚酰胺66或尼龙66)，同PA6相比，PA66更广泛应用于汽车工业、仪器壳体以及其它需要有抗冲击性和高强度要求的产品。

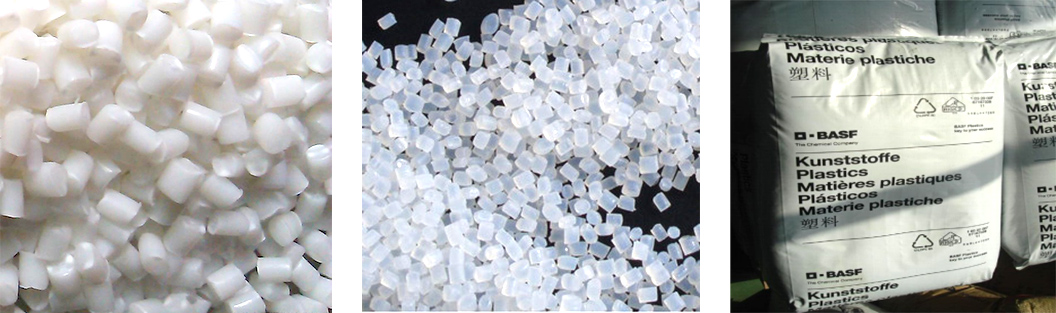

      聚酰胺树脂，英文名称为polyamide，简称PA。俗称尼龙(Nylon)，它是大分子主链重复单元中含有酰胺基团的高聚物的总称。为五大工程塑料中产量最大、品种最多、用途最广的品种。尼龙中的主要品种是尼龙6和尼龙66，占绝对主导地位，尼龙6为聚己内酰胺，而尼龙66为聚己二酸己二胺，尼龙66比尼龙6要硬l2%;其次是尼龙11，尼龙12，尼龙610，尼龙612，另外还有尼龙1010、尼龙46、尼龙7、尼龙9、尼龙13，新品种有尼龙6I、尼龙9T和特殊尼龙MXD6(阻隔性树脂)等，尼龙的改性品种数量繁多，如增强尼龙、单体浇铸尼龙(MC尼龙)、反应注射成型(RIM)尼龙、芳香族尼龙、透明尼龙、高抗冲(超韧)尼龙、电镀尼龙、导电尼龙、阻燃尼龙，尼龙与其他聚合物共混物和合金等，满足不同特殊要求，广泛用作金属，木材等传统材料代用品。

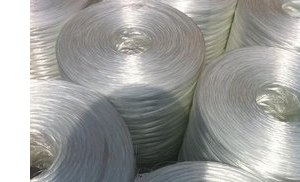

      玻璃纤维：玻璃纤维(Fibreglass)，是一种性能优异的无机非金属材料，种类繁多，优点是绝缘性好、耐热性强、抗腐蚀性好、机械强度高，但缺点是性脆，耐磨性较差。它是以叶腊石、石英砂、石灰石、白云石、硼钙石、硼镁石六种矿石为原料经高温熔制、拉丝、络纱、织布等工艺制造成的，其单丝的直径为几个微米到二十几个微米，相当于一根头发丝的 1/20-1/5 ，每束纤维原丝都由数百根甚至上千根单丝组成。玻璃纤维通常用作复合材料中的增强材料，电绝缘材料和绝热保温材料，电路基板等国民经济各个领域。玻璃纤维丝是一种性能优异的无机非金属材料，通常作为复材料中的增强材料，电绝缘材料和绝热保温材料，电路基板等，广泛应用于国民经济各个领域。

二：组成

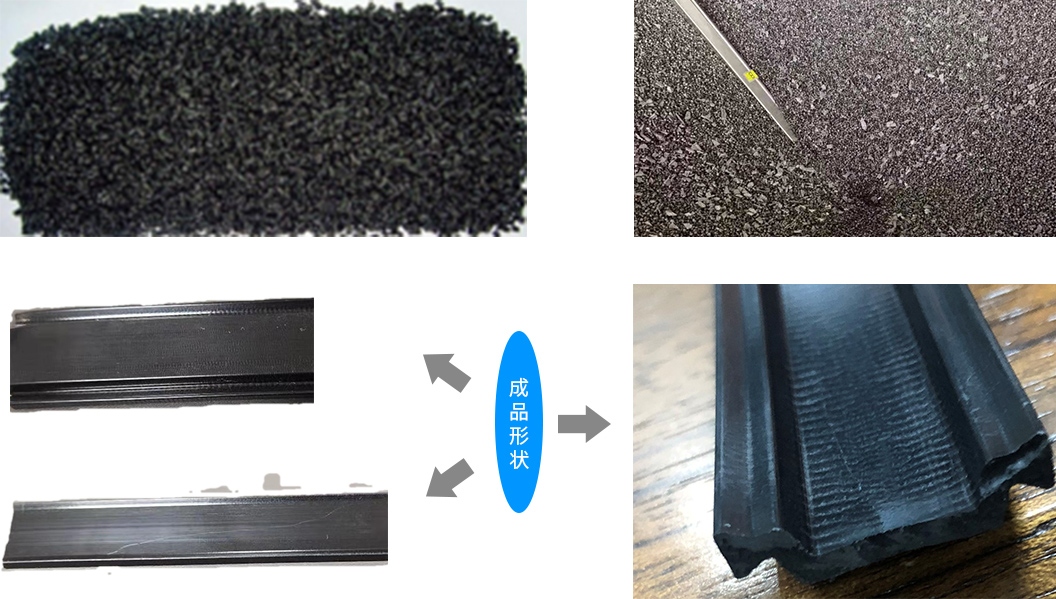

      隔热条（俗称）是由材质代号为PA66GF25（聚酰胺66加25%玻璃纤维）组成的尼龙塑料的一种。在型材中起到断桥隔热的效果，即俗称隔热条。



      聚酰胺型材的主要组分为聚酰胺66和玻璃纤维，余量为颜料、热稳定剂、增韧剂、挤压助剂等添加剂。

组分	质量分数%
聚酰胺66	≥65
玻璃纤维	25±2.5
添加剂	余量
添加剂为颜料、热稳定剂、增韧剂、挤压助剂等

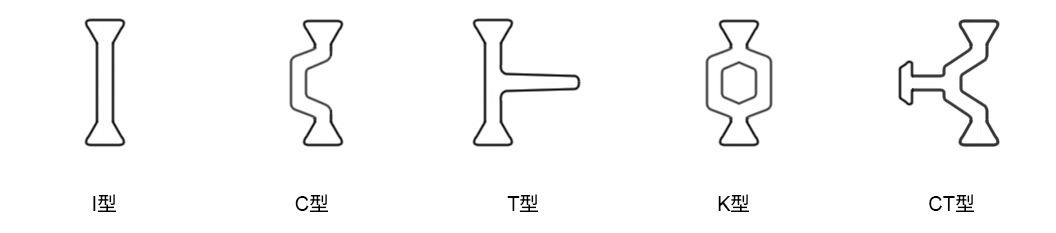

类型举例：

三：尺寸规格

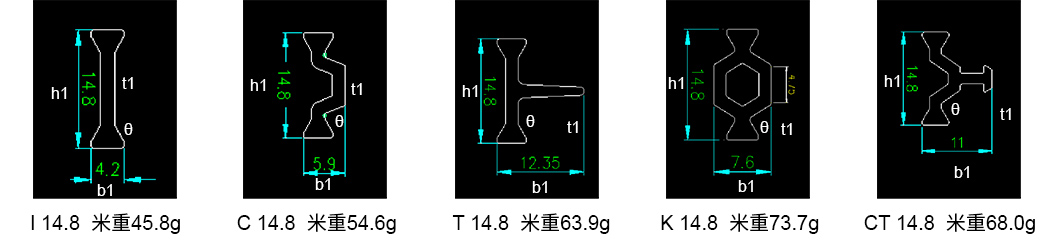

说明：h1--聚酰胺型材截面高度；b1--聚酰胺型材端头高度；t1--聚酰胺型材主要受力壁厚；θ --聚酰胺型材端头角度

以I 14.8为例说明

截面高度

尺寸类别	公称尺寸 mm	允许偏差± mm
h1	≤20.0	0.05
	>20.00--40.00	0.10
	>40.00--60.00	0.20
	>60.00--80.00	0.25
	>80.00	0.30
h2	≤20.0	0.10
	>20.00--40.00	0.15
	>40.00--60.00	0.25
	>60.00--80.00	0.30
	>80.00	0.35

端头高度

尺寸类别	公称尺寸 mm	允许偏差± mm
b1	≤20.0	0.05
	>20.00--50.00	0.10
	>50.00	0.20
b2	≤20.0	0.10
	>20.00--50.00	0.10
	>50.00	0.20

尺寸类别	公称尺寸 mm	允许偏差± mm
t1	≤3.00	0.05
	>3.00--6.00	0.08
	>6.00--10.00	0.13
	>10.00	0.18
t2	≤3.00	0.08
	>3.00--6.00	0.11
	>6.00--10.00	0.15
	>10.00	0.20

四：检测项目 国标标准号GB/T 23615.1-2009 GB/T 23615.1-2017

聚酰胺型材的性能要求

项目	要求
密度	（1.30±0.05）g/cm³
DSC熔融峰温	≥255℃
轴钉应力开裂性能	孔口无裂纹
邵氏硬度	80±5
低温无缺口冲击强度（-30℃±2℃）	≥50kJ/m²
室温纵向抗拉特征值（23℃±2℃）	≥90MPa
室温纵向拉伸断裂伸长率	≥3%
室温纵向拉伸弹性模量	≥4500MPa

项目		要求
室温横向抗拉特征值（23℃±2℃）	I 型（截面高度<20mm）	≥90MPa
	I 型（截面高度≥20mm）	≥80MPa
	非 I 型	≥25MPa
高温横向抗拉特征值（90℃±2℃）	I 型（截面高度<20mm）	≥55MPa
	I 型（截面高度≥20mm）	≥45MPa
	非 I 型	≥20MPa
低温横向抗拉特征值（-30℃±2℃）	I 型（截面高度<20mm）	≥90MPa
	I 型（截面高度≥20mm）	≥80MPa
	非 I 型	≥25MPa
耐水性能	I 型（截面高度<20mm）	横向抗拉特征值≥85MPa
	I 型（截面高度≥20mm）	横向抗拉特征值≥75MPa
	非 I 型	横向抗拉特征值≥22MPa
热老化性能	I 型（截面高度<20mm）	横向抗拉特征值≥60MPa
	I 型（截面高度≥20mm）	横向抗拉特征值≥55MPa
	非 I 型	横向抗拉特征值≥20MPa
导热系数典型值	热流计法	0.30W/（m.k)
线性膨胀系数典型值		2.3×10-5K-1~~3.5× 10-5K-1

      其它检测项目：水煮、组成分（煅烧）、邵氏硬度、密度、轴钉应力开裂性能、DSC熔融峰温、热老化性能、表观质量等。
      米重：任取一根隔热条，尺长量取100.00±0.2cm，在其两端端口切取整齐，不应有缺口，斜口等不规则及破损，放置于电子天平，保持平稳，记录克重，依此方法测量三次，取测量平均值，即为此根规格型号隔热条米重。

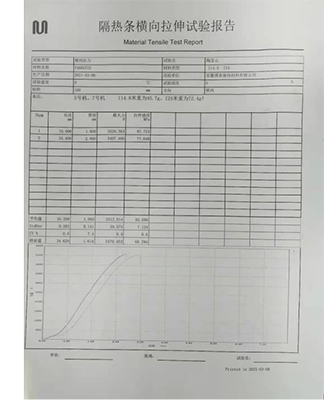

      拉力：任取一根隔热条，尺长量取35.00±0.2mm，在其两端端口切取整齐，不应有缺口，斜口等不规则及破损，放置于拉力机，用夹具夹紧，开启拉力机，直到隔热条拉裂断停止。依此方法测量三次，取测量平均值，即为此根规格型号隔热条拉力值。
      热烘：将实验样品放在140℃±2℃的干燥箱内烘烤6小时后取出，放置在23℃±2℃的干燥器内冷却不小于2h。
拉力值测算：T=F/L*t
            T --该实验样品所能承受的最大横向抗拉强度，单位为兆帕（Mpa)
            L --试样最大横向抗拉力，单位为牛顿（N）
            L --试样长度，单位为毫米（mm）
            t --试样主要受力壁厚，单位为毫米（mm）

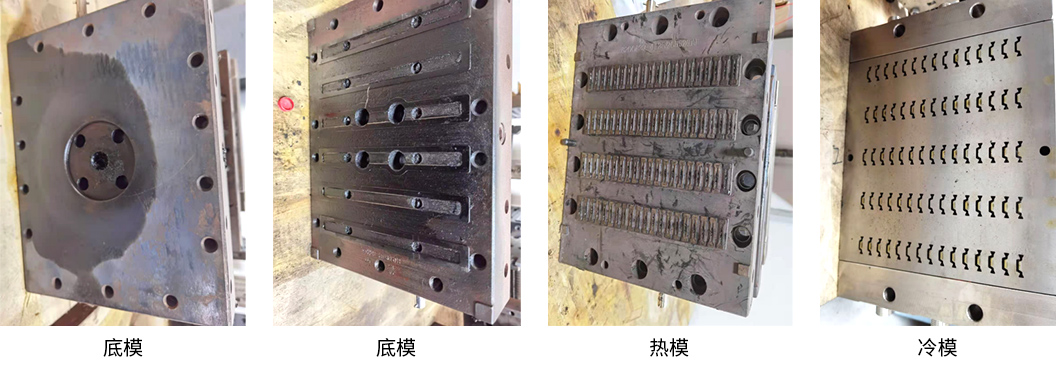

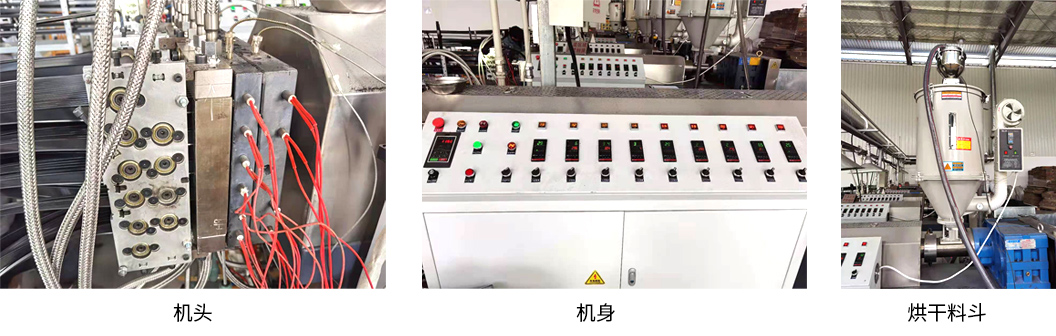

五：生产设备

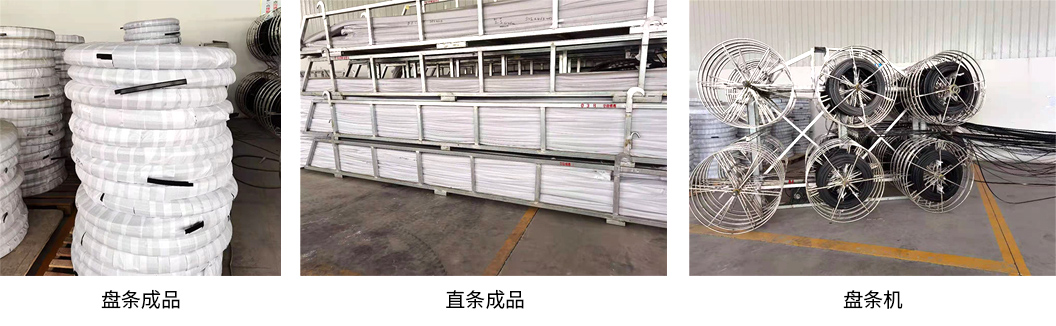

六：生产类型规格

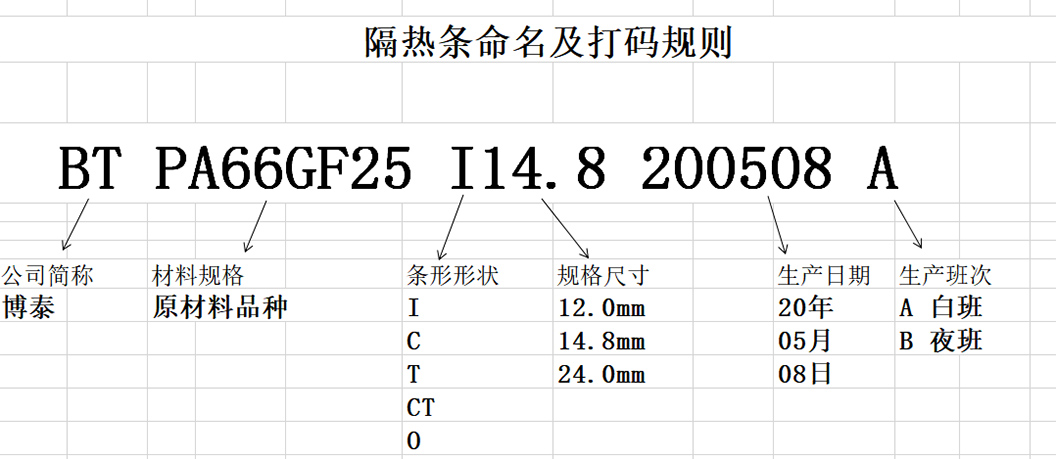

七：编码规格
